煤矿井下通风救灾系统

煤矿井下通风救灾系统



系统介绍

煤矿井下通风救灾系统由上位机、分站、救灾门、烟雾传感器、语言声光报警器、备用电源等组成。其用于矿井发生火灾或其它灾害时进行现场监控及救援，以最大限度减少伤亡及损失。

工作原理

发生灾变时：检测到烟雾信号后发出声光报警，在总调度室决策启动救灾，按下启动救灾按钮，则井下各分站通过控制救灾门的启闭来控制灾害气体的流动，将有毒有害气体导入总回风巷，遇险人员由轨道巷等新鲜风流巷道逃生，系统利于撤人救灾，

系统特点

●系统由地面控制中心站（CCS）、每组风门分站、电控气动对开式防夹救灾门等组成；

●救灾门为电控气动方式，救灾门控制器中有备用电池，当巷道灾变断电后，最小工作时间为2.5h（经测试实际可持续7h）；

●救灾门具有6个开度，且开度可调；

●CCS可实时显示井下各救灾门的运行状态；

●系统采用电控气动对开式防夹救灾门，受力均匀、开关平稳、维护简单；由于采用新的结构设计，救灾门受巷道变形影响较小；此外，救灾门还具有可靠的防夹功能；

●系统采用环路通讯方式；

●系统有两个常闭救灾门，在平时相互闭锁，救灾时则全部打开；

●两个救灾门分站是智能分站，其上安装两个烟雾传感器，一旦监测到烟雾，若在2min内地面中心站未响应，分站系统自动启动救灾。

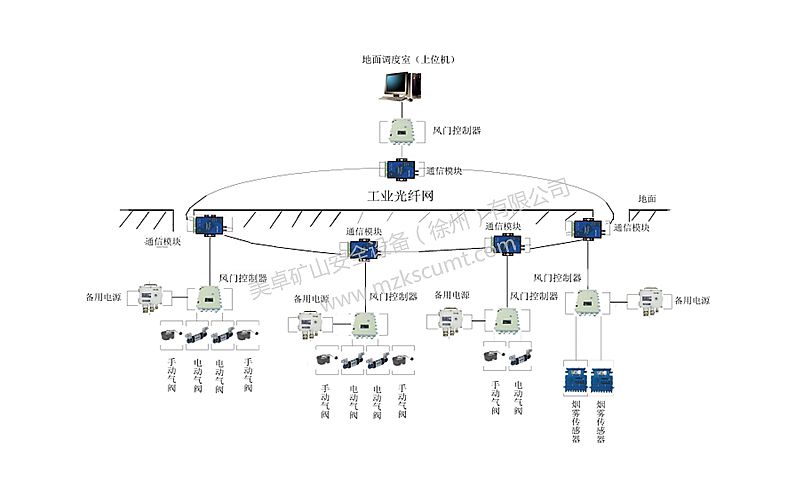

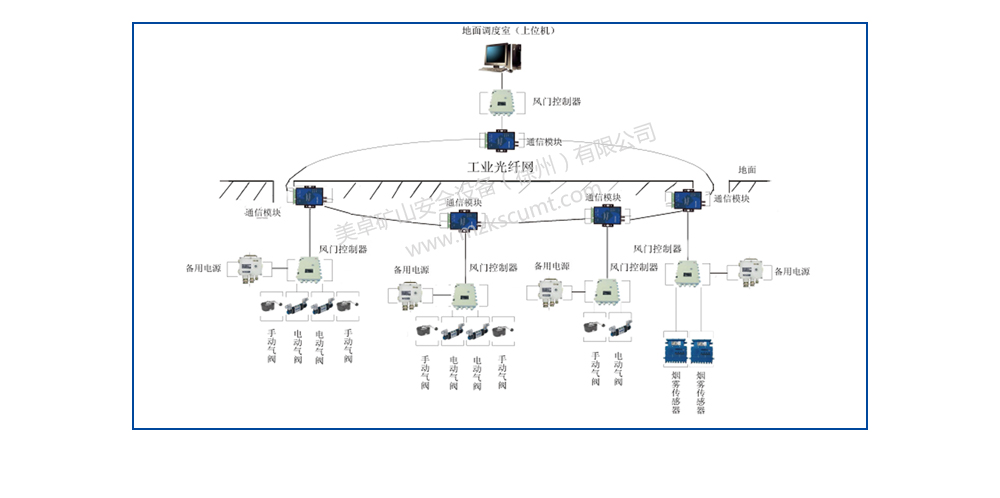

控制系统结构图
